產品詳情

適合重量在5kg以下的機電產品試件，正弦定頻振動試驗、正弦掃頻振動試驗、寬帶隨機振動試驗。

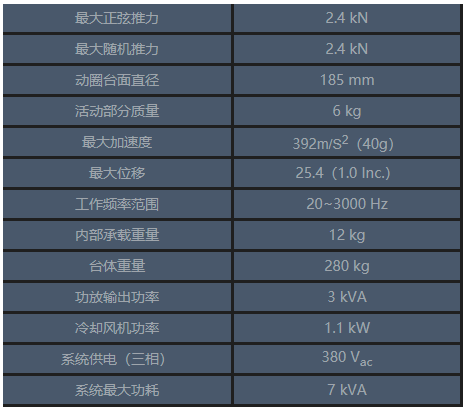

主要技術參數

特點描述

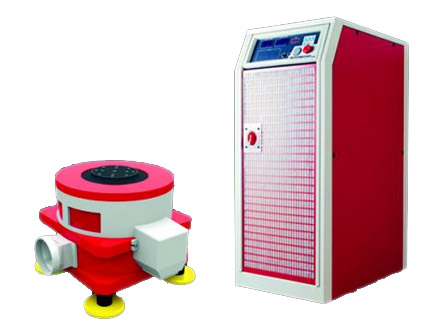

系統組成：1、電動振動臺、2、一體化功放電控柜（內置功率放大器、振動控制器及電荷放大器等）、3、加速度計等。

臺體和電控柜之間的連接電纜采用快速插頭方式。方便用戶自助現場安裝，即插即用。

設備滿足小微機電產品試件（如：手持式電子數碼設備、電子儀器中的電路板和電路模塊、車載導航儀和行車記錄儀、電子元器件、開關和繼電器等小型電器等等）的隨機或正弦振動試驗要求。

該設備耗電少、重量輕、占地小、安裝簡單、操作方便。

設備可選擇在樓上、地下、地面任何地點安裝。

設備的購置費用和后期保養維護成本低。

非常適合小微機電產品的在產品研發、工藝改進、質量控制等環節使用。

由于其試驗參數的可編程性，能夠適應各種國際、國家、行業、企業和產品試驗規范和標準。能夠方便快速度地對產品的耐振性能進行檢測和驗證。非常適合各類研發生產類研究機構和企業推廣使用。

該設備亦適合在小微機電產品生產線上使用，用于產品的再現振動篩選等工藝環節。

該設備可完成正弦定頻振動、正弦掃頻振動和寬帶隨機振動等：

1、正弦定頻振動：

可設置振動頻率、振動幅度（加速度、速度、位移可選），系統可根據用戶設置的參數實現自動頻率和幅值控制；

所設置的試驗參數可以被永久保存反復調用；

可設置振動持續時間，并可在試驗結束時自動停機；

可設置多個頻率、幅值、持續時間的參數組合，自動接續完成，無需干預；

試驗中途，允許手動暫停和繼續，或完全停止試驗；

試驗過程中或試驗結束時，可自動存儲包括：試驗頻率、幅值、持續時間等數據，可即時或事后打印試驗報告。

2、正弦掃頻振動

可按照頻率段設置：振動起始頻率、振動幅度（加速度、速度和位移可選）、掃描方式（對數或線性可選）、掃面速率（全程時間或倍頻程可選）。系統將實現自動頻率-幅值的掃描控制并可自動結束停機；

所設置的試驗參數可以被永久保存反復調用；

可在掃頻過程中自動完成傳遞特性幅值響應的壓縮控制，無需干預；

試驗中途，允許手動暫停和繼續，或完全停止試驗；

試驗過程中或試驗結束時，可自動存儲包括：試驗頻率、幅值、持續時間、試驗控制曲線等數據，可即時或事后打印試驗報告。

3、寬帶隨機振動

可按照試驗標準規定設置不同形狀的頻段和功率譜密度幅值（PSD），支持：;段設置和點設置兩種方式。可滿足國際標準（IEC、ISO等）國標（GB）、國軍標（GJB）、行業標準、企業標準、產品標準的不同隨機振動譜型要求；

可根據參考譜參數自動計算總均方根值；

所設置的試驗參數可以被永久保存反復調用；

同一譜型可設置不同的振動總均方根值的振級和持續時間并自動按照設置參數完成試驗，試驗結束時自動停機；

可在隨機振動過程中自動完成傳遞特性幅值響應的均衡，達到試驗譜型控制容差范圍要求，無需干預；

試驗中途，允許手動暫停和繼續，或完全停止試驗；

試驗過程中或試驗結束時，可自動存儲包括：試驗頻率-幅值試驗控制曲線、持續時間等數據，可即時或事后打印試驗報告。
